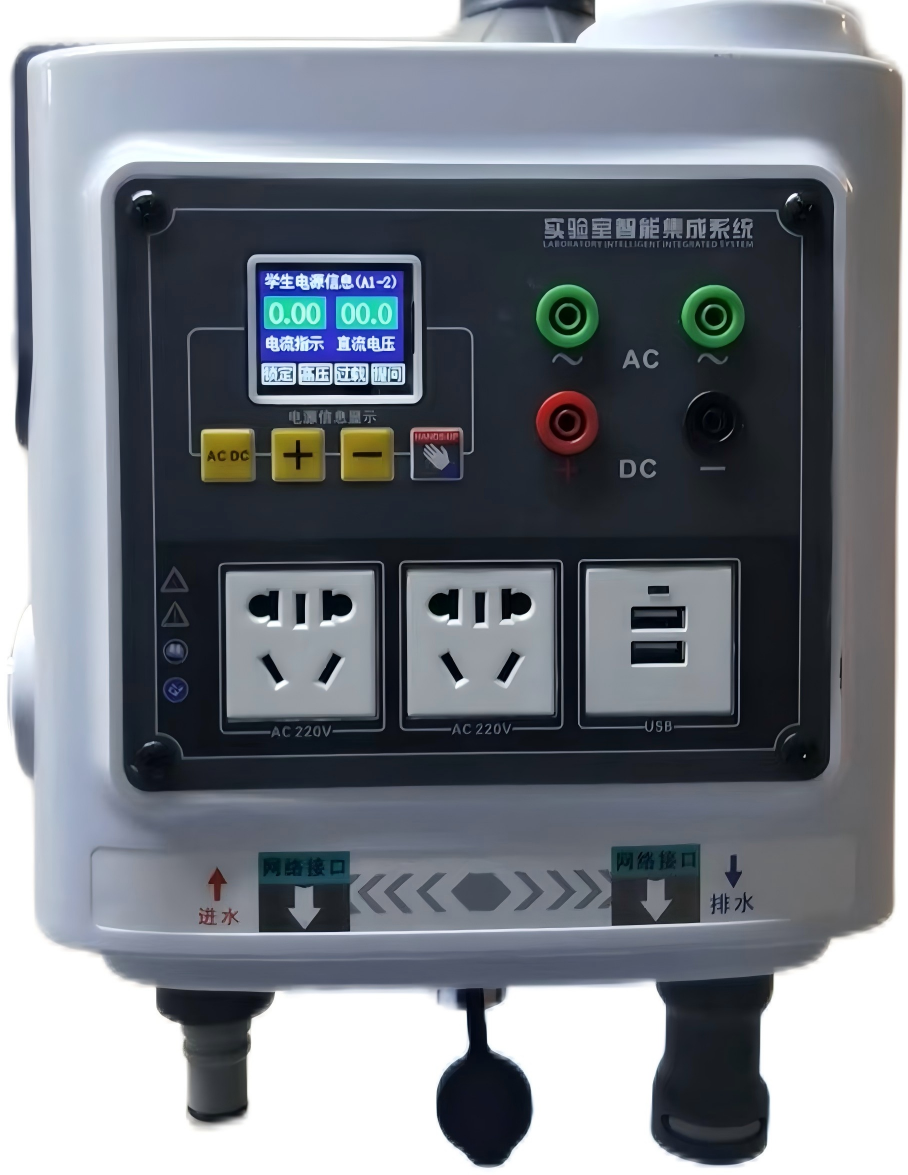

電源模塊

1、結構參數：采用阻燃級ABS材質，模具一體成型，表面光滑無瑕疵，環保無毒，模具注塑一次性加工成型，規格：230*96*250㎜模塊內部采用雙層設計，模塊內部采用雙艙體設計，相互不干擾，保證設備安全可靠性。模塊內預留高壓、低壓、網絡、上下水接口位置。學生電源采用耐磨、耐腐蝕、耐高溫的PC亮光薄膜面板，控制采用功能按鈕，數字鍵盤輸入，可以隨意設置電壓，準確、快捷，操作界面規格：170*145㎜生產工藝采用模塊化組合。
2、雙界面操作，規格：145*170㎜，采用耐磨、耐腐蝕、耐高溫,耐沖擊的≥2.7㎜厚PC板材觸摸面板工藝制造，界面上有交直流電源切換鍵、復位鍵、電壓控制鍵、信息顯示模塊、交直流輸出接線插口，二組國標五孔220V市電插座，保險過載保護。
學生電源信息顯示屏，采用1.8寸彩色TFT，配合高速MCU可流暢顯示GUI，四路多功能輕觸開關為控制主體，在不同狀態下實現不同功能，具體詳細參數如下：
(1)交流電源：輸出0-30V交流，分辨率為1V，電流實時顯示，顯示分辨率為0.01A，具備過流短路保護。
(2)直流電源：輸出0-30V直流，分辨率為0.1V，電流實時顯示，顯示分辨率為
0.01A，具備過流短路保護。
(3)過載保護：當低壓電源有過流或短路時，電路實現過載保護功能，此時界面提示過載，且有聲音提示，隨后應檢查實驗電路或負載是否正確，排除問題后可按任意按鍵實現電源復位。
(4)鎖定功能：電源可以由學生自行單獨操作，也可由老師電源獨立控制。當老師鎖定學生電源后，界面提示鎖定，此時學生按鍵設計電壓功能都將失效，且有聲音提示，表示電源已被鎖定，只能由教師電源控制，解鎖時按鍵功能恢復正常。
(5)電子舉手：當老師有提問時，界面可顯示老師提問狀態，可選擇性舉手，老師可在主控端實時顯示學生舉手狀態及位置。
(6)外殼側面配有：一個總電源保險裝置和一個急停旋鈕。
(7)一個急停旋鈕:蘑菇按鍵頭φ31㎜,材料鋁氧化紅色；外殼為304不銹鋼材質，耐腐蝕、耐溫、阻燃、長壽命；高機械壽命，防止在操作實驗過程中水、電系統出現故障時緊急制動及搖臂升降過程緊急制動，確保操作安全可靠性。
(8)操作端前后面各設有：兩組新國標五孔多功能220V安全插座，插口帶保護門，額定電流10A。交直流低壓電源輸出插口各一組，兩個USB接口和四個功能按鈕。
(9)外殼底部配有兩組RJ45網絡模塊接口。
(10)外殼底部集成一對給排水快速接口和上排水系統的供電接口。二次保護：當搖臂升起時，電源盒上還有未斷開的線路或水管時，將會有語音提示播報，等待線路或水管拔除后，搖臂將再次自動升起，教師端無需二次操作。
(11)自由編號:可自行按教室劃分編號,編號可獨立使用，也可統一，獨立使用時教師端可進行每臺的單獨控制而不影響其它電源的使用。
